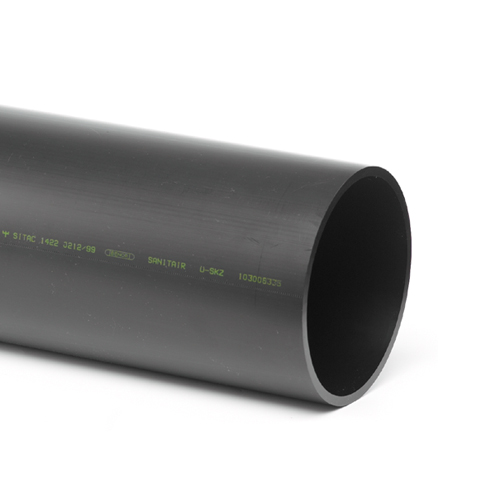

PE Rohr Abfluss

PE Rohr Abfluss


[Zur Übersicht]
  Schweißftttinge

Schweißftttinge


[Zur Übersicht]
  Übergangsfittinge

Übergangsfittinge


[Zur Übersicht]

Steckmuffen

Steckmuffen


[Zur Übersicht]
  Doppelbunde

Doppelbunde


[Zur Übersicht]
  Übergänge

Übergänge


[Zur Übersicht]

WC- Anschlusstücke

WC- Anschlusstücke


[Zur Übersicht]
  Urinal- und Siphonanschlüsse

Urinal- und Siphonanschlüsse


[Zur Übersicht]
  Schweißmuffen

Schweißmuffen


[Zur Übersicht]




PE-Abfluss - Lieferprogramm - Technische Hinweise -



Getemperte PE Abflussrohre nach DIN EN 1519

Seit Januar 2001 ist die nationale Produktnorm für Rohre und Formteile zum Ableiten von Abwässern innerhalb der Gebäudestruktur DIN 19535 durch die europäische Produktnorm DIN EN 1519 abgelöst worden. Die DIN EN 1519 hat den Status einer deutschen Norm. Die nationale Anwendungsnorm DIN 1986 wurde durch die europäische Norm DIN EN 12056 abgelöst, die ebenfalls den Status einer deutschen Norm hat. Fehlende Regelungen werden in der nationalen Restnorm DIN 1986-100 geregelt.

Nach der alten DIN 19535 orientierte sich die DN-Zuordnung an dem jeweiligen Außendurchmesser/Wanddickenverhältnis. Gemäß DIN EN 12056 ist die ausgewiesene Nennweite, die immer dem größten Außendurchmesser entspricht, immer einem definierten Innendurchmesser zugeordnet, auf dem die in DIN EN 12056 ausgewiesenen hydraulischen Werte basieren.

Nach DIN EN 12056 ist der vom Hersteller angegebene tatsächliche Innendurchmesser die maßgebliche Größe und nicht mehr die Nennweite.Schwerkraftbetriebene Entwässerungsanlagen die unter die europäische Norm DIN EN 12056 fallen, gelten ausschließlich für den Bereich innerhalb der Gebäudestruktur. Entwässerungsleitungen außerhalb des Gebäudes bis zur Grundstücksgrenze fallen unter die Norm DIN EN 752 und DIN EN 1610 sowie gegebenenfalls ATV-Richtlinien A127, A139 und A142.

Anwendungsbereich B = Anwendungen innerhalb der Gebäudestruktur
Anwendungsbereich BD = Anwendungen innerhalb der Gebäudestruktur und erdverlegt innerhalb der Gebäudestruktur

DN/OD    de        e für Rohrreihe S16    Anwendungsbereich
40            40              3,0                                    BD
50            50              3,0                                    BD
56            56              3,0                                    BD
63            63              3,0                                    BD
75            75              3,0                                    BD
90            90              3,5                                    BD
110        110              4,2                                    BD
125        125              4,8                                    BD
160        160              6,2                                    BD
200        200              6,2                                    B (S16)
250        250              7,7                                    B (S16)
315        315              9,7                                    B (S16)



Werkstoffeigenschaften

Die genannten Werkstoffdaten sind Richtwerte, die in Abhängigkeit vom Verarbeitungsverfahren differieren
können. Daher können sie nicht ohne weiteres auf Fertigteile übertragen werden.

Dichte:  0,954 g/cm³
Streckspannung bei 23°C:  22 MPa
Zug-E-Modul bei 23°C:  850 MPa
Längenausdehnung:  0,13-0,19 mm/m°C
Kerbschlagzähigkeit bei 23°C:  12 kJ/mm²
Wärmeleitfähigkeit:  0,38-0,43 W/m°C
Reißdehnung:  300 %
MFR 190/5:    0,43 g/10min
