SCHRÄGSITZSCHMUTZFÄNGER MIT SIEBKORB

IN PP / GFK  UND GFK / CSS GEFERTIGT DN 150 BIS DN 300



Schmutzfänger werden zur Beseitigung von Störstoffen in strömenden Flüssigkeiten eingesetzt, um Verstopfungen und Ausfall von Anlagenkomponenten, z.B. Pumpen, Ventilen, Düsen- und Sprüheinrichtungen zu vermeiden. Die Auswahl der jeweiligen Lochungen/Maschenweite der PP-Siebkorbfilter richtet sich nach der Schmutzpartikelgröße.















Schrägsitzschmutzfänger Inliner PP / GFK beschichtet in der:



DN200
Auslegungsdruck: 6 bar
mit DIN-Festflanschstutzen d150, DN160

DN200
Auslegungsdruck: 10 bar
mit DIN-Festflanschstutzen d150, DN160

DN400
Auslegungsdruck: 4 bar
mit DIN-Festflanschstutzen d315, DN300

Auslegungstemperatur:
max. 40°C




Schrägsitzschmutzfänger  GFK / CSS*** :



DN200
Auslegungsdruck: 6 bar
mit DIN-Festflanschstutzen d150, DN160

DN400
Auslegungsdruck: 4 bar
mit DIN-Festflanschstutzen d315, DN300

Auslegungstemperatur:
max. 40°C

*** Chemieschutzschicht

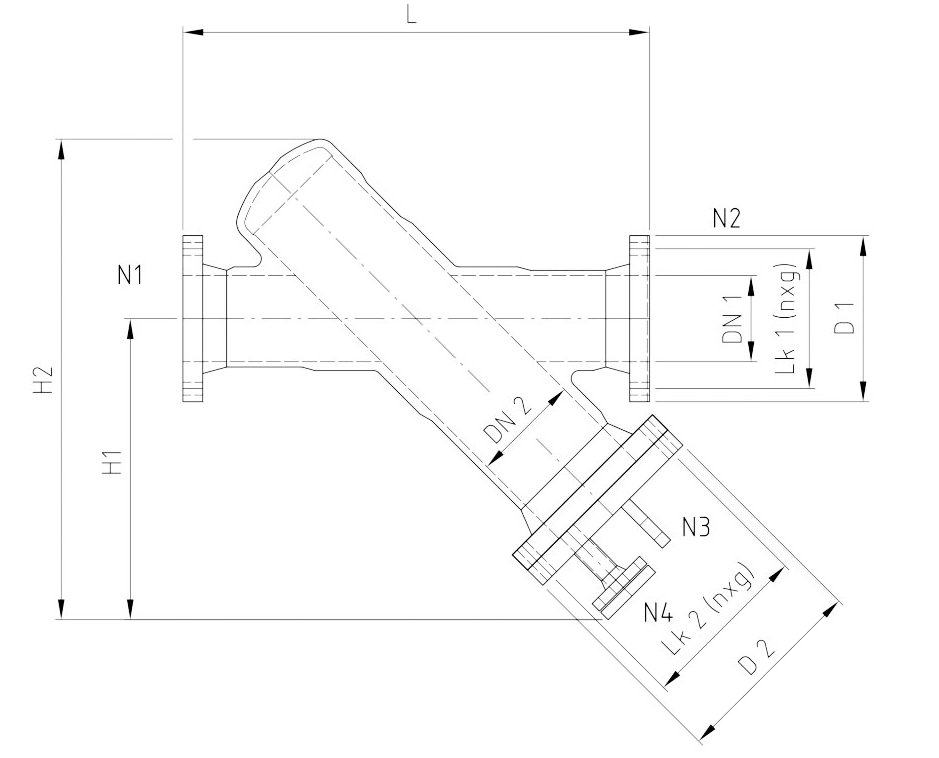

TECHNISCHE ZEICHNUNG






Stutzenbelegung   SIebkorb
Stutzen Beschreibung Menge Bemerkung Typ w-t***
N1 Flüssigkeitseintritt 1 wahlweise siehe oben 1 Rv 2,0 - 3,5 mm
N2 Flüssigkeitseintritt 1 wahlweise siehe oben 2 RV 3,0 - 5,0 mm
N3 Siebkorbentnahme 1 mit Deckel 3 RV 4,0 - 6,0 mm
N4 Entleerung 1 mit Blindflansch 4 Rv 5,0 - 7,0 mm

*** w = Lochweite (Ø), t = Teilung (Lochabstand)







TECHNISCHE DATEN




  DN 150 / DN 200 DN 300 / DN 400
Baugröße TYP 1 TYP 2
L 800 1300
H1 475 725
H2 310 570
DN1 DN 150 / Ø160 DN 300 / Ø315
LK1
n x g
Ø240
8 x Ø22
Ø400
12 x Ø22
D1 Ø285 Ø445
DN2 DN 200 / Ø22 DN 400 / Ø400
LK2
n x g
Ø295
8 x Ø22
Ø515
16 x Ø26
D2 Ø340 Ø565

Technische Änderungen vorbehalten





SIEBKORB VARIANTEN



Die Filtereinsätze aus PP, entfernen Verunreinigungen aus den Flüssigkeiten und bestehen aus Lochplatten, wahlweise mit nachstehend genannten Perforierungen.
Das mit Schmutzfracht belastete Medium, durchströmt den Filtereinsatz von innen nach außen. Die Partikel verbleiben im Filtersiebkorb und können mit diesem entfernt werden.

Es stehen vier Varianten zur Auswahl und können wahlweise bei der Bestellung spezifiziert werden:

Variante 1:
Lochweite 2,0 mm, Lochteilung 3,5 mm

Variante 2:
Lochweite 3,0 mm, Lochteilung 5 mm

Variante 3:
Lochweite 4,0 mm, Lochteilung 6 mm

Variante 4:
Lochweite 5,0 mm, Lochteilung 7 mm





LIEFERPROGRAMM SCHRÄGSITZSCHMUTZFÄNGER





LIEFERPROGRAMM AUSFÜHRUNG PP / GFK
Gehäuse Anschlussgröße Werkstoff PN Lochung Volumen Siebkorb Artikelnummer
DN 200 Ø160 DN150 PP / GFK 6 Rv 2,0 - 3,5 5,2 L Y-PPFRP-200/150-PN6-1
DN 200 Ø160 DN150 PP / GFK 6 Rv 3,0 - 5,0 5,2 L Y-PPFRP-200/150-PN6-2
DN 200 Ø160 DN150 PP / GFK 6 Rv 4,0 - 6,0 5,2 L Y-PPFRP-200/150-PN6-3
DN 200 Ø160 DN150 PP / GFK 6 Rv 5,0 - 7,0 5,2 L Y-PPFRP-200/150-PN6-4
DN 200 Ø160 DN150 PP / GFK 10 Rv 2,0 - 3,5 5,2 L Y-PPFRP-200/150-PN10-1
DN 200 Ø160 DN150 PP / GFK 10 Rv 3,0 - 5,0 5,2 L Y-PPFRP-200/150-PN10-2
DN 200 Ø160 DN150 PP / GFK 10 Rv 4,0 - 6,0 5,2 L Y-PPFRP-200/150-PN10-3
DN 200 Ø160 DN150 PP / GFK 10 Rv 5,0 - 7,0 5,2 L Y-PPFRP-200/150-PN10-4
DN 400 Ø315 DN300 PP / GFK 4 Rv 2,0 - 3,5 35,5 L Y-PPFRP-400/300-PN4-1
DN 400 Ø315 DN300 PP / GFK 4 Rv 3,0 - 5,0 35,5 L Y-PPFRP-400/300-PN4-2
DN 400 Ø315 DN300 PP / GFK 4 Rv 4,0 - 6,0 35,5 L Y-PPFRP-400/300-PN4-3
DN 400 Ø315 DN300 PP / GFK 4 Rv 5,0 - 7,0 35,5 L Y-PPFRP-400/300-PN4-4
LIEFERPROGRAMM AUSFÜHRUNG GFK / CSS
Gehäuse Anschlussgröße Werkstoff PN Lochung Volumen Siebkorb Artikelnummer
DN 200 Ø160 DN150 GFK / CSS 6 Rv 2,0 - 3,5 5,2 L Y-FRP-200/150-PN6-1
DN 200 Ø160 DN150 GFK / CSS 6 Rv 3,0 - 5,0 5,2 L Y-FRP-200/150-PN6-2
DN 200 Ø160 DN150 GFK / CSS 6 Rv 4,0 - 6,0 5,2 L Y-FRP-200/150-PN6-3
DN 200 Ø160 DN150 GFK / CSS 6 Rv 5,0 - 7,0 5,2 L Y-FRP-200/150-PN6-4
DN 400 Ø1315 DN300 GFK / CSS 4 Rv 2,0 - 3,5 35,5 L Y-FRP-400/300-PN4-1
DN 400 Ø1315 DN300 GFK / CSS 4 Rv 3,0 - 5,0 35,5 L Y-FRP-400/300-PN4-2
DN 400 Ø1315 DN300 GFK / CSS 4 Rv 4,0 - 6,0 35,5 L Y-FRP-400/300-PN4-3
DN 400 Ø1315 DN300 GFK / CSS 4 Rv 5,0 - 7,0 35,5 L Y-FRP-400/300-PN4-4

Andere Ausführungen auf Anfrage möglich. Senden Sie uns ihre Anfrage

Technische Änderungen vorbehalten
