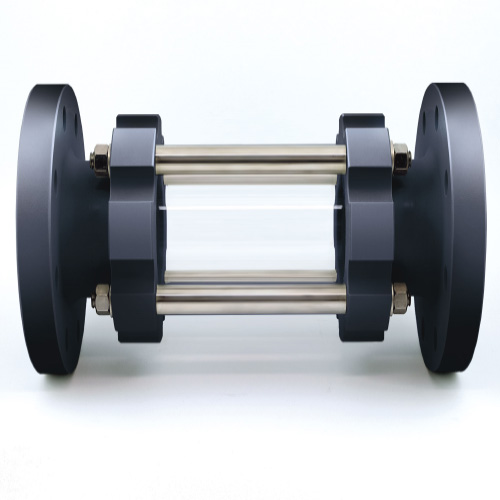

SCHAUGLAS AUS PVC-U, PP UND PVDF  DN 25 – DN 200







Das Schauglas aus Kunststoff werden zur Sichtkontrolle von Füllungen und Strömungen in Rohrleitungen eingesetzt.
Die Schaugläser ermöglichen eine zuverlässige Überwachung der Funktion und Leistung von einzelnen Apparaten sowie von ganzen Anlagen.
Sie haben einen barrierefreien Durchgang.
Aus Sicherheitsgründen werden vor und nach dem Schauglas in der Anlagentechnik, auch Absperrarmaturen eingeplant, damit im Falle eines Bruches des Glasrohres,der Mediumsaustritt minimiert bzw. so klein wir möglich gehalten wird.

Grundsätzlich sind die Schaugläser nach dem selben Prinzip aufgebaut. Der Festflansch aus den Werkstoffen PVC U, PP, PVDF und PE-elktrisch leitfähig, nach DIN 2501 ausgeführt, dient auch der Aufnahme für die Gewindestangen aus Edelstahl die im Flansch auf Zug beansprucht werden. Das Borsilikat Glas kann auch in anderen Längen als der Standard abgelängt geliefert werden und die Abdichtung des Glasrohres erfolgt mit EPDM, FKM oder anderen Dichtungswerkstoffen.

Die Kwerk GmbH liefert alle Flanschnormen für den weltweiten Einsatz.

Unsere Kunststoff Schaugläser sind in massiver Bauweise ausgeführt und werden gefertigt in den Werkstoffen:

- PVC-U
- PP
- PVDF und Sonderwerkstoffen.





Schauglas / Druck - Temperatur - Diagramm
